矿泉水生产整套设备

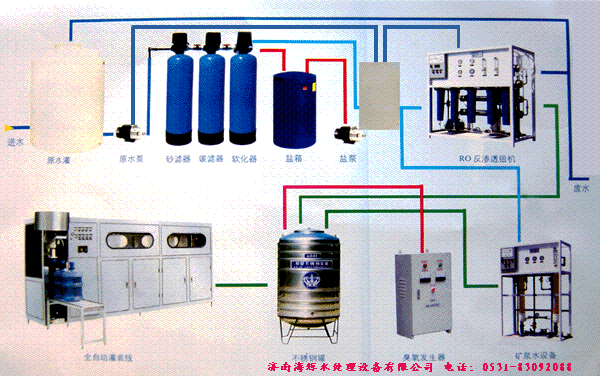

  一、矿泉水工程设备名称简介
01 进水阀门 02 水流量计 03原水泵 04 粗过滤器 05 细过滤器 06混合泵 07制氧机 08 臭氧消毒机 09 储水罐 10 增压泵 11 钛过滤 12 净水罐   13 大桶罐装机 产量：1T-100T/小时 二、臭氧消毒系统的参数选择
1. 消毒系统设计参数的选择
臭氧投加量为1-5mg / L , 接触时间为4-10min，保持0.1-1mg / L剩馀臭氧浓度。
2．主要设备的选择
a．臭氧发生器
臭氧发生器的产量应根据设计流量及臭氧投加量来确定。
W = 0.001×Q×P
W --- 臭氧发生器的产量（g / h）
Q --- 设计水量（L / h）
P --- 臭氧投加量，一般采用1-5 mg / L
0.001 --- 单位换算系数
b. 接触氧化罐
接触氧化罐的尺寸应根据设计流量及流速来确定。
S = Q / V
S --- 罐体截面积（m2 ）
V --- 流速，一般采用8-10m / h
D =
D --- 罐体直径（m）
罐体高度的确定：
H = V×t + 0.2
H--- 罐体高度（m）
t --- 接触时间，一般采用4-10min
0.2 --- 布水空间高度（m）
三、安装运行
　臭氧发生器一般采用喷射投加方式，即全部或部分水流与臭氧通过喷射器混合後进入接触反应罐。连接水路和气路。保持臭氧发生器进气口与大气相通。开启水泵。调节进水阀门，调气量开关在最大位置。调节水射器旁的水压调节阀，使臭氧发生器进气口与气瓶连接，调节气瓶减压阀。接好电源线，按电源开关，调功率调节开关至最大。工作20分钟後，用水中臭氧浓度检测仪检查出水口臭氧浓度，应约为0.4mg/L。
设计举例
某纯净水厂消毒工艺设计流量为10m3/ h，选择臭氧发生器及接触氧化罐。
解：设臭氧投加量为2mg / L，则
W = 0.001×Q×P
= 0.001×10×1000×2 = 20g / h
设罐内流速为10m / h，
S = Q / V
= 10 / 10 = 1m D = = = 1.13 (m)
取罐体直径为1.15m。
H = V×t + 0.2
= 10×10 / 60 + 0.2 = 1.87m
取罐体高度为1.90m。
即罐体尺寸为D×H =φ1150×1900（mm）
